大型・大物サイズのマシニング加工

当社の大型・大物マシニング加工の特長

当社は、門型マシニングセンターを5台保有（内2台が5面マシニングセンター）しており、300×300から2,500×5,000までの加工サイズに対応しています。

精度についても、2,500×5,000のサイズで寸法公差±0.05まで、より小さいサイズであればさらに突き詰めることが可能です。

非接触式三次元測定器ATOSを保有しており、品質管理体制も万全です。

また、1個からの製作に対応、かつ短納期で納品しています。

大物・大型サイズのマシニング加工でお困りのことがございましたら、お気軽にご相談ください。

こちらは試作金型（ZAS、130×1,100×1,600）です。 ZASは亜鉛や錫などの低融点合金で、非常に切削性がよく、深物の加工にも適した物理特性のある鋼材です。今回は上型・下型・ブランクホルダーのセットでの加工で…続きを読む

こちらは、プラスチック用金型の下駒（S50C、100×600×800）です。ブロック材から削り出して製作しました。写真からは見えませんが、カートリッジヒーター用の穴加工（ガンドリル加工）を行っています。また、形状加工…続きを読む

こちらは、金型の冷却プレート（S50C、30×600×650）です。素材手配から6F加工と穴加工・ラジアルボール盤で長穴加工を行いました。長穴加工は冷却水を流す目的で600mmの直進性が求められていました。ラジアルボー…続きを読む

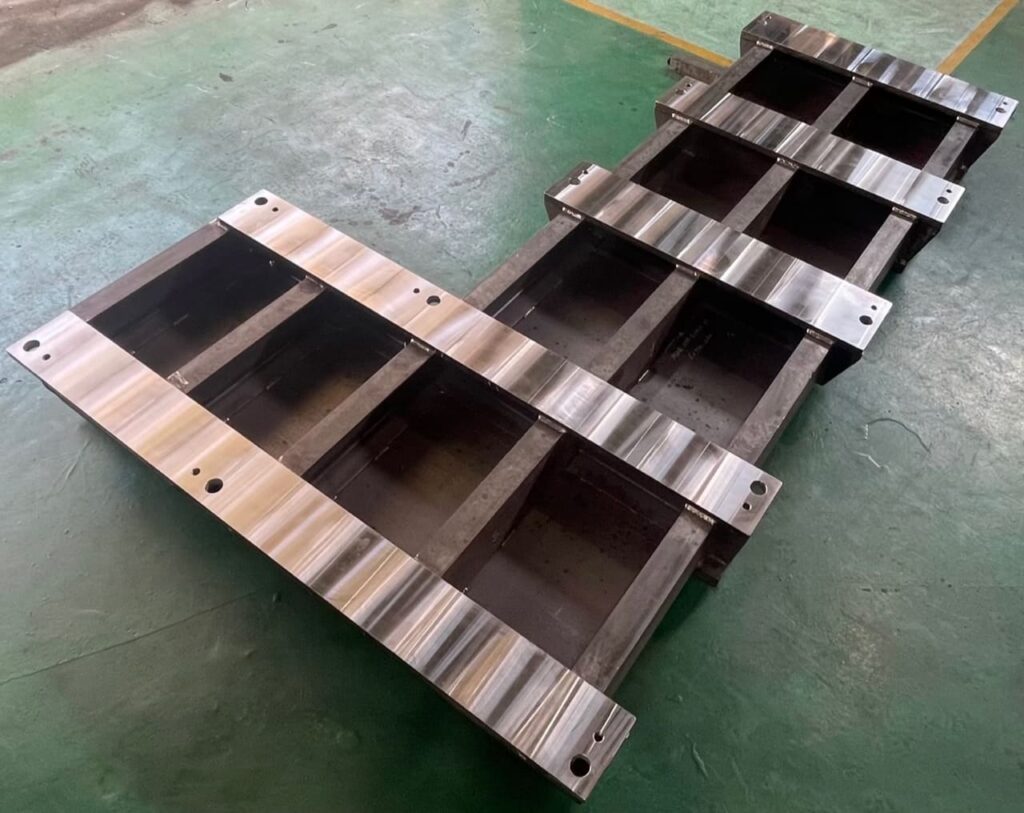

こちらは、機械装置のベット（SS、180×1,700×2,800）です。製缶時に溶接の熱変異が発生している部分がありますが、後工程の組付け工程に影響が出ないように、その歪みを加工用クランプで締め付け過ぎないよう注意して…続きを読む

こちらは、オークマの門型マシニングセンタで加工したプレート（サイズ：30×1,500×2,100mm）です。ポケット穴が多数あり、熱変異の影響を受けてひわる可能性が高いワークでした。そのため、フライス加工の回数や削り代…続きを読む
